【MP型塑料微型磁力驱动循环泵】产品简介：
MP型磁力驱动循环泵运转是在连轴上和叶轮上分别装配有磁性材料而互相吸引偶合，无需配以传统机械轴封，因而是*密封的。电动机转动扭力是通过主动磁及从动磁的引力带动叶片工作运转。现今惯用的磁力驱动泵*的缺点是在缺液情况下严禁运转否则整机将毁坏，给使用者增添不必要的麻烦和烦恼。" 海坦泵业"的磁力驱动泵则不必为此担心。它采选了一种特别设计的特配方陶瓷作轴承，具有*的耐磨性和抗腐蚀性，使其*性能和质量安全得以的保证。
磁力驱动循环泵概用无轴封设计，*避免了传统机械轴封泵存在的液体泄漏引起的腐蚀后污染的缺陷，是工业设备上的液体输送泵。
【MP型塑料微型磁力驱动循环泵】型号意义：
【MP型塑料微型磁力驱动循环泵】产品用途：
化学工业：碳酸钠化工业（盐酸、次氯酸、二次化学品的生产）；氟化物、化学肥料的生产；气体吸收塔反应液体循环；油脂提炼（硫酸）；废酸类的回收及再生系统；化工厂和运输车辆间的强酸类输送。
药剂业：半导体用的发光化学物（EL）、农药、医药、水处理化学剂的生产。
电镀业：循环过滤各类电镀液。
照片业：即现照相系统；X-光片、黑白、彩色、立体照片的冲晒。
电器用具业：电解质电容器的生产（铝膜的浸蚀）；干电池和蓄电池制造过程中输送电解液；电路版的蚀刻；半导体生产过程中输送高纯度化学液。
金属工业：氧化铝膜处理设备；线材拉伸、钢铁轧制中除油及酸洗；车辆喷漆前除油及酸洗处理；氧化钛、稀土元素的生产等。
矿业：金属熔炼（输送及循环电解液）；废业的洗涤处理。
食品工业：葡萄糖酸的生产（盐酸）；食油的提炼（硫酸）；罐装水果工业（盐酸）。
医疗：人造肾脏，心肺，超声波清洗机及各种医疗设备。
水处理：清洗离子交换树脂；纯水生产设备；海水淡化设备。
污染控制：添加污水处理化学药剂到药液缸；收集及输送废液；废气吸收设备（除臭装置，排放废气前脱硫）
其它：应用在银回收、晶片制作，实验工厂年，制冰机，饮品机，生活锅炉，热交换器，太阳能系统，漂染，激光系统等领域或喷水池，鱼塘，观赏鱼缸循环使用。
【MP型塑料微型磁力驱动循环泵】结构图：
| 部件 | 材料 | |
| 1 | 固定螺丝及垫圈 | 不锈钢 |
| 2 | 泵壳 | 增强聚丙烯 |
| 3 | 泵轴 | 氧化铝陶瓷 |
| 4 | 叶轮 | 增强聚丙烯 |
| 5 | 被动磁铁 | 锶铁氧体 |
| 6 | 密封圈 | 氟橡胶 |
| 7 | 隔离套 | 增强聚丙烯 |
| 8 | 主动磁铁 | 锶铁氧体 |
| 9 | 电机 | |
【MP型塑料微型磁力驱动循环泵】产品图片：
【MP型塑料微型磁力驱动循环泵】性能参数：
| 型号 | 软管接口式 | 螺纹接口式 | zui大流量 （L/min） | zui高扬程（m） | 标准输出量 | 比重 | 马达 |
| 入口（mm） | 出口（mm） | 出入口（inch） | 活管（mm） | 50Hz/60Hz | 50Hz/60Hz | 流量（L/min）50Hz/60Hz | 扬程（m）
50Hz/60Hz | 输出（w）
50Hz/60Hz | 相 |
| MP-6R | 14 | 14 | - | - | 8/9 | 1/1.4 | 2.8/5 | 0.8 | <1.2 | 3 | 1 |
| MP-6RZ | 14 | 14 | - | - | 5.5/6 | 2.1/2.7 | 3.2/4.5 | 0.8 | <1.1 | 3 | 1 |
| MP-10R | 14 | 14 | - | - | 11/12 | 1.5/2.1 | 5/8 | 1 | <1.1 | 6 | 1 |
| MP-10RN | 14 | 14 | - | - | 11/12 | 1.5/2.1 | 5/8 | 1 | <1.1 | 6 | 1 |
| MP-15R | 16 | 16 | - | - | 16/19 | 2.7/3.4 | 8/12 | 1.5 | <1.3 | 10 | 1 |
| MP-15RN | 16 | 16 | - | - | 16/19 | 2.7/3.4 | 8/12 | 1.5 | <1.3 | 10 | 1 |
| MP-15RM | - | - | 3/4 | 13 | 16/19 | 2.4/3.4 | 8/12 | 1.5 | <1.3 | 10 | 1 |
| MP-20R | 18 | 18 | - | - | 27/32 | 3.1/4.3 | 17/22 | 2 | <1.2 | 20 | 1 |
| MP-20RM | - | - | 3/4 | 16 | 27/32 | 3.1/4.3 | 17/22 | 2 | <1.2 | 20 | 1 |
| MP-20RX | 26 | 26 | - | - | 46/52 | 1.8/2.5 | 30/40 | 1 | <1.3 | 20 | 1 |
| MP-20RXM | - | - | 1 | 20 | 46/52 | 1.8/2.5 | 30/40 | 1 | <1.3 | 20 | 1 |
| MP-2RZ | 18 | 18 | - | - | 10/11 | 4.6/6.9 | 7/10 | 4 | <1.1 | 20 | 1 |
| MP-20RZM | - | - | 3/4 | 13 | 10/11 | 4.6/6.9 | 7/10 | 4 | <1.1 | 20 | 1 |
| MP-30R | 20 | 20 | - | - | 33/38 | 3.8/5.4 | 16/25 | 2.5 | <1.3 | 45 | 1 |
| MP-30RM | - | - | 3/4 | 16 | 33/38 | 3.8/5.4 | 16/25 | 2.5 | <1.3 | 45 | 1 |
| MP-30RX | 26 | 26 | - | - | 62/72 | 2.9/4.1 | 32/46 | 2 | <1.1 | 45 | 1 |
| MP-30RXM | - | - | 1 | 20 | 62/72 | 2.9/4.1 | 32/46 | 2 | <1.1 | 45 | 1 |
| MP-30RZ | 18 | 18 | - | - | 15/17 | 8/11 | 10/14 | 6 | <1.1 | 45 | 1 |
| MP-30RZM | - | - | 3/4 | 13 | 15/17 | 8/11 | 10/14 | 6 | <1.1 | 45 | 1 |
| MP-40R | 20 | 20 | - | - | 45/52 | 4.6/6.5 | 22/34 | 4 | <1.1 | 65 | 1 |
| MP-40RM | - | - | 3/4 | 16 | 45/52 | 4.6/6.5 | 22/34 | 4 | <1.1 | 65 | 1 |
| MP-40RX | 26 | 26 | - | - | 75/85 | 3.3/4.7 | 47/65 | 2 | <1.1 | 65 | 1 |
| MP-40RXM | - | - | 1 | 20 | 75/85 | 3.3/4.7 | 47/65 | 2 | <1.1 | 65 | 1 |
| MP-55R | 26 | 26 | - | - | 60/70 | 5.6/8.2 | 30/45 | 4 | <1.2 | 90 | 1or3 |
| MP-55RM | - | - | 1 | 20 | 60/70 | 5.6/8.2 | 30/45 | 4 | <1.2 | 90 | 1or3 |
| MP-55RZ | 26 | 26 | - | - | 25/28 | 10/14 | 15/22 | 8 | <1.1 | 90 | 1or3 |
| MP-55RZM | - | - | 1 | 20 | 25/28 | 10/14 | 15/22 | 8 | <1.1 | 90 | 1or3 |
| MP-70R | 26 | 26 | - | - | 86/97 | 6.7/9.7 | 50/72 | 4 | <1.1 | 150/180 | 1or3 |
| MP-70RM | - | - | 1 | 20 | 86/97 | 6.7/9.7 | 50/72 | 4 | <1.1 | 150/180 | 1or3 |
| MP-100R | 26 | 26 | - | - | 120/130 | 8.6/11.6 | 60/70 | 7/9 | <1.3 | 250/265 | 1or3 |
| MP-100RM | - | - | 1 | 20 | 120/130 | 8.6/11.6 | 60/70 | 7/9 | <1.3 | 250/265 | 1or3 |
| MP-100RX | - | - | 11/4 | 32 | 170 | 9.0 | 100 | 5.0 | <1.3 | 250 | 1or3 |
| MP-120R | - | - | 11/2 | 36 | 220 | 10.5 | 140 | 6.0 | <1.3 | 370 | 1or3 |
| MP-120RT | - | - | 21/4 | 48 | 220 | 10.5 | 140 | 6.0 | <1.3 | 370 | 1or3 |
| MPH-400CV5-D | - | - | 11/2 | 36 | 260 | 12.5 | 150 | 8.5 | <1.3 | 370 | 3 |
| MPH-401CV5-D | - | - | 11/2 | 36 | 330 | 18 | 200 | 12 | <1.3 | 750 | 3 |
| MPH-422CV5-D | - | - | 2 | 11/2 | 300 | 21 | 200 | 18.5 | <1.3 | 1500 | 1or3 |
| MPH-423CV5-D | - | - | 2 | 11/2 | 360 | 22 | 300 | 20.5 | <1.3 | 2200 | 1or3 |
【MP型塑料微型磁力驱动循环泵】性能曲线图：
| · MPH-400型—MPH-423 | |
| | 注：常温清水条件下，zui大流量时扬程为0；
zui高扬程时流量为0。
单相电动机工作电压分为100V、110V、220V、
240V，三相电动
机工作电压为380V。
正常的输送介质温度为0~80℃。
如有要求更高工作环境可协商解决。 |

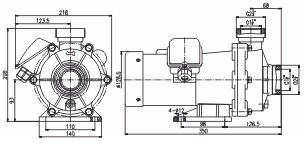

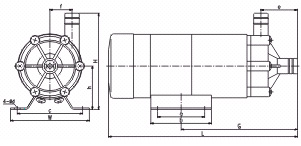

【MP型塑料微型磁力驱动循环泵】安装尺寸图：
| 型 号 | a | b | c | d | e | f | G | h | H | W | L |
| MP-15R | 49 | 63 | 68 | 6 | 38 | 23 | 121 | 45 | 100 | 82 | 196.5 |
| MP-15RN | 49 | 63 | 68 | 6 | 39.5 | 24.5 | 117.5 | 46 | 100 | 82 | 180 |
| MP-20R | 30 | 50 | 68 | 5.5 | 38.5 | 28.5 | 131.5 | 56 | 116 | 85 | 209 |
| MP-20RZ | 30 | 50 | 68 | 5.5 | 40 | 40 | 134 | 56 | 126 | 85 | 212 |
| MP-20RM | 30 | 50 | 68 | 5.5 | 34 | 28.5 | 127 | 56 | 117 | 85 | 204.5 |
| MP-30R | 40 | 64 | 100 | 9 | 48 | 30 | 166.5 | 60 | 130 | 120 | 249.5 |
| MP-30RZ | 40 | 64 | 100 | 9 | 40 | 40 | 151 | 60 | 130 | 120 | 234 |
| MP-30RM | 40 | 64 | 100 | 9 | 48 | 30 | 166.5 | 60 | 130 | 120 | 249.5 |
| | 型号 | a | b | c | d | e | f | G | h | H | W | L |
| MP-20RX | 30 | 50 | 68 | 5.5 | 46.5 | - | 143 | 56 | 130 | 85 | 220.5 |
| MP-30RX | 40 | 64 | 100 | 9 | 48 | - | 169.5 | 60 | 138 | 120 | 252.5 |
| MP-40RX | 40 | 64 | 100 | 9 | 48 | - | 170.5 | 60 | 138 | 120 | 277 |
| 型 号 | a | b | c | d | e | f | G | h | H | W | L | B | J | K |
| MP-40R | 40 | 64 | 100 | 9 | 48 | 30 | 167.5 | 60 | 130 | 120 | 274 | - | 118 | 60 |
| MP-40RM | 40 | 64 | 100 | 9 | 48 | 30 | 167.5 | 60 | 130 | 120 | 274 | - | 118 | 60 |
| MP-55R | 40 | 64 | 100 | 9 | 56.5 | 43 | 198.5 | 65.5 | 161 | 120 | 275 | - | 140 | 54 |
| MP-55RZ | 40 | 64 | 100 | 9 | 56.5 | 43 | 198.5 | 65.5 | 161 | 120 | 275 | - | 140 | 54 |
| MP-70R | 70 | 96 | 108 | 9.5 | 55.75 | 44 | 177 | 66 | 161 | 142 | 267 | 202 | 142 | 118 |
| MP-70RM | 70 | 96 | 108 | 9.5 | 52.75 | 44 | 174 | 66 | 156 | 142 | 264 | 202 | 142 | 118 |
| MP-100R | 70 | 100 | 110 | 9 | 66 | 44 | 195.5 | 74 | 174 | 156 | 322 | 202 | 150 | 118 |
| MP-100RM | 70 | 100 | 110 | 9 | 66 | 44 | 195.5 | 74 | 174 | 156 | 322 | 202 | 150 | 118 |
| MP-100RX | 70 | 100 | 110 | 9 | 63 | 40 | 196.5 | 74 | 174 | 156 | 323 | 205 | 167 | 124 |
| MP-120R | 98 | 130 | 110 | 12 | 80 | 51 | 184.5 | 93 | 208 | 140 | 359 | 216 | 187 | 123 |
| 型号 | a | b | c | e | f | G | h | H | W | L | J | K |
| MPH-400 | 98 | 130 | 110 | 80 | 51 | 188 | 94 | 209 | 140 | 384 | 183 | 128 |
| MPH-401 | 130 | 175 | 130 | 98 | 57.5 | 244 | 114 | 247 | 160 | 475 | 208 | 137 |
注：
1、螺纹接口式泵性能及安装尺寸同软管接口式泵；
2、MP-120RT磁力泵接口全新设计，装拆方便快捷，适合于家庭观赏鱼或海洋养殖等行业；
3、MPH-400磁力泵装配的电动机可选配IEC标准尺寸71的0.3KW法兰接口的电动机。
4、MPH-401磁力泵装配的电动机可选配IEC标准尺寸80的0.75KW法兰接口的电动机。
5、G=英国直管螺纹规格；
6、规格和尺寸如有更改恕不另行通知
