详细介绍
西门子PLC模块6ES7 222-1EF22-0xA0
6ES7222-1EF22-0XA0
SIMATIC S7-200,数字输出 EM 222,电位隔离 8数字输出,120/230V AC,0.5A
-------------------------------------------------------------------------
我公司是一家专业销售,维修西门子工业自动化产品,团队成立十几年,凭借高超的技术和专业的服务!*得到客户的好评!质询高品质西门子产品!
质询高品质西门子自动化产品;
:颜家钊(销售工程师)
:185 7050 2115 (24小时服务)
:021-6789 5837
:25 0608 657
:185 7050 2115
--------------------------------------------------------------------------
S7-200系列PLC可提供4种不同的基本单元和6种型号的扩展单元。其系统构成包括基本单元、扩展单元、编程器、存储卡、写入器、文本显示器等。
1.基本单元
S7-200系列PLC中可提供4种不同的基本型号的8种CPU供选择使用,其输入输出点数的分配见表4-11:
表4-11 S7-200系列PLC中CPU22X的基本单元
型 号 | 输入点 | 输出点 | 可带扩展模块数 |
S7-200CPU221 | 6 | 4 | — |
S7-200CPU222 | 8 | 6 | 2个扩展模块 78路数字量I/O点或10路模拟量I/O点 |
S7-200CPU224 | 14 | 10 | 7个扩展模块 168路数字量I/O点或35路模拟量I/O点 |
S7-200CPU226 | 24 | 16 | 2个扩展模块 248路数字量I/O点或35路模拟量I/O点 |
S7-200CPU226XM | 24 | 16 | 2个扩展模块 248路数字量I/O点或35路模拟量I/O点 |
S7-200 PLC的存储器空间大致分为三个空间,即程序空间、数据空间和参数空间。
1.程序空间
该空间主要用于存放用户应用程序,程序空间容量在不同的CPU中是不同的。另外CPU中的RAM区与内置EEPROM上都有程序存储器,但它们互为映像,且空间大小一样。
2.数据空间
该空间的主要部分用于存放工作数据称为数据存储器,另外有一部分作寄存器使用称为数据对象。
(1)数据存储器 它包括变量存储器(V),输入信号缓存区(输入映象存储器I),输出信号缓冲区(输出映象存储区Q),内部标志位存储器(M)又称内部辅助继电器,特殊标志位存储器(SM)。除特殊标志位外,其他部分都能以位、字节、和双字的格式自由读取或写入。
变量存储器(V)是保存程序执行过程中控制逻辑操作的中间结果,所有的V存储器都可以存储在*存储器区内,其内容可在与EEPROM或编程设备双向传送。
输入映象存储器(I)是以字节为单位的寄存器,它的每一位对应于一个数字量输入结点。在每个扫描周期开始,PLC依次对各个输入结点采样,并把采样结果送入输入映象存储器。PLC在执行用户程序过程中,不再理会输入结点的状态,它所处理的数据为输入映象存储器中的值。
输出映象存储器(Q)是以字节为单位的寄存器,它的每一位对应于一个数字输出量结点。PLC在执行用户程序的过程中,并不把输出信号随时送到输出结点,而是送到输出映象存储器,只有到了每个扫描周期的末尾,才将输出映象寄存器的输出信号几乎同时送到各输出结点。使用映象寄存器优点:①同步地在扫描周期开始采样所有输入点,并在扫描的执行阶段冻结所有输入值;②在程序执行完后再从映象寄存器刷新所有输出点,使被控系统能获得更好稳定性;⑧存取映象寄存器的速度高于存取I/O速度,使程序执行的更快;④I/O点只能以位为单位存取,但映象寄存器则能以位、字节、双字进行存取。因此,映象寄存器提供了更高的灵活性。另外对控制系统中个别I/O点要求实时性较高的情况下,可用直接I/O指令直接存取输入/输出点。
内部标志位(M)又称内部线圈(内部继电器等),它一般以位为单位使用,但也能以字、双字为单位使用。内部标志位容量根据CPU型号不同而不同。
特殊标志位(SM)用来存储系统的状态变量和有关控制信息,特殊标志位分为只读区和可写区,具体划分随CPU不同而不同。
高速计数器与一般计数器不同之处在于,计数脉冲频率更高可达2kHz/7kHz,计数容量大,一般计数器为16位,而高速计数器为32位,一般计数器可读可写,而高速计数器一般只能作读操作。
在S7-200CPU中有4个32位累加器,即AC0~AC3,用它可把参数传给子程序或任何带参数的指令和指令块。此外,PLC在响应外部或内部的中断请求而调用中断服务程序时,累加器中的数据是不会丢失的,即PLC会将其中的内容压入堆栈。因此,用户在中断服务程序中仍可使用这些累加器,待中断程序执行完返回时,将自动从堆栈中弹出原先的内容,以恢复中断前累加器的内容。但应注意,不能利用累加器作主程序和中断服务子程序之间的参数传递。
PID回路控制功能。
西门子S7-200系列PLC的PID控制相当的简单,可以通过micro/win软件的一个向导程序,按照提示,一步一步执行您所要求PID控制的属性即可,在这里谈一谈PID这三个参数的具体意义:P为增益项,P越大,响应起就快,在调节流量阀时:设定流量为50%,当目前流量接近50%,刚超过,如果P值很大的话,那么流量阀会马上会关闭,而不会控制在某一区域。这就是增益项太大引起。在调节的过程中应该先将P值调节比较适当了,再去调节I值,它为积分项,是在控制器回路中控制对当前值与设定值相等的偏差范围。D为微分项,主要作用是避免给定值的微分作用而引起的跳变。
在现场的PID参数的调整过程中,针对西门子S7-200型PLC我的建议是在不同的控制阶段,采用不同的PID参数组,具体而言就是当目前距离设定值差距较大时,采用P值较大的一套PID参数,如果当前值快接近设定值范围时,采用P值较小的一套PID参数。
HSCO HSC1 描述
SM37.0 SM47.0 复位有效电平控制位 0=高电平有效, 1=低电平有效
SM37.1 SM47.1 启动有效电平控制位于 0=高电平有效, 1=低电平有效
SM37.2 SM47.2 正交计数器速率选择 0=4X计数率, 1=1X计数率
SM37.3 SM47.3 计数方向控制位 0=减计数, 1=正计数
SM37.4 SM47.4 向HSC中写入计数方向 0=不更新, 1=更新计数方向
SM37.5 SM47.5 向HSC中写入预置值 0=不更新, 1=更新预置值
SM37.6 SM47.6 向HSC中写入当前值 0=不更新, 1=更新当前值
SM37.7 SM47.7 HSC允许 0=禁止HSC, 1=允许HSC
参照上面的表格,我们选择HSC1高速计数器,控制字为SMB47,现在我们启动高速计数器HSC1,选择为增计数,更新计数方向,重新设置值,更新当前值:这样的话,HSC1的启动控制高为:11111000转化为16进制为 F8,将启动计数器时当前值存放在SMD48中,将预存置放在SMD52中,具体的程序
根据上面这段程序,我们知道了控制字的使用,同时也知道步进电机的脉冲周期与冲个数的存放位置(对 Q0.0来说是SMW68与SMD72)。当然,VW100与VD102内的数据不同的话,步进电机的转速和转动圈数就不一样。
还有一点需要说明得是:M0.0导通---PLC捕捉到上升沿发动脉冲输出后,想停止的话,只须改变端口脉冲的 控制字,再启动PLS即可,程序如下:
S7-200系列PLC可提供4种不同的基本单元和6种型号的扩展单元。其系统构成包括基本单元、扩展单元、编程器、存储卡、写入器、文本显示器等。
1.基本单元
S7-200系列PLC中可提供4种不同的基本型号的8种CPU供选择使用,其输入输出点数的分配见表4-11:
表4-11 S7-200系列PLC中CPU22X的基本单元
型 号 | 输入点 | 输出点 | 可带扩展模块数 |
S7-200CPU221 | 6 | 4 | — |
S7-200CPU222 | 8 | 6 | 2个扩展模块 78路数字量I/O点或10路模拟量I/O点 |
S7-200CPU224 | 14 | 10 | 7个扩展模块 168路数字量I/O点或35路模拟量I/O点 |
S7-200CPU226 | 24 | 16 | 2个扩展模块 248路数字量I/O点或35路模拟量I/O点 |
S7-200CPU226XM | 24 | 16 | 2个扩展模块 248路数字量I/O点或35路模拟量I/O点 |
西门子S7-200PLC相关型号,订货号及简介如下:
序号 定货号 注释
CPU
1 6ES7211-0AA23-0XB0 CPU221 DC/DC/DC,6输入/4输出
2 6ES7211-0BA23-0XB0 CPU221 继电器输出,6输入/4输出
3 6ES7212-1AB23-0XB8 CPU222 DC/DC/DC,8输入/6输出
4 6ES7212-1BB23-0XB8 CPU222 继电器输出,8输入/6输出
5 6ES7214-1AD23-0XB8 CPU224 DC/DC/DC,14输入/10输出
6 6ES7214-1BD23-0XB8 CPU224 继电器输出,14输入/10输出
7 6ES7214-2AD23-0XB8 CPU224XP DC/DC/DC,14DI/10DO,2AI/1AO
8 6ES7214-2BD23-0XB8 CPU224XP 继电器输出,14DI/10DO,2AI/1AO
9 6ES7216-2AD23-0XB8 CPU226 DC/DC/DC,24输入/16输出
10 6ES7216-2BD23-0XB8 CPU226 继电器输出,24输入/16输出
扩展模块
11 6ES7 221-1BH22-0XA8 EM221 16入 24VDC,开关量
12 6ES7 221-1BF22-0XA8 EM221 8入 24VDC,开关量
13 6ES7 221-1EF22-0XA0 EM221 8入 120/230VAC,开关量
14 6ES7 222-1BF22-0XA8 EM222 8出 24VDC,开关量
15 6ES7 222-1EF22-0XA0 EM222 8出 120V/230VAC,0.5A 开关量
16 6ES7 222-1HF22-0XA8 EM222 8出 继电器
17 6ES7 222-1BD22-0XA0 EM222 4出 24VDC 固态-MOSFET
18 6ES7 222-1HD22-0XA0 EM222 4出 继电器 干触点
19 6ES7 223-1BF22-0XA8 EM223 4入/4出 24VDC,开关量
20 6ES7 223-1HF22-0XA8 EM223 4入 24VDC/4出 继电器
21 6ES7 223-1BH22-0XA8 EM223 8入/8出 24VDC,开关量
22 6ES7 223-1PH22-0XA8 EM223 8入 24VDC/8出 继电器
23 6ES7 223-1BL22-0XA8 EM223 16入/16出 24VDC,开关量
24 6ES7 223-1PL22-0XA8 EM223 16入 24VDC/16出 继电器
25 6ES7 223-1BM22-0XA8 EM223 32入/32出 24VDC,开关量
26 6ES7 223-1PM22-0XA8 EM223 32入 24VDC/32出 继电器
27 6ES7 231-0HC22-0XA8 EM231 4入*12位精度,模拟量
28 6ES7 231-7PB22-0XA8 EM231 2入*热电阻,模拟量
29 6ES7 231-7PD22-0XA8 EM231 4入*热电偶,模拟量
30 6ES7 232-0HB22-0XA8 EM232 2出*12位精度,模拟量
31 6ES7 235-0KD22-0XA8 EM235 4入/1出*12位精度,模拟量
32 6ES7 277-0AA22-0XA0 EM277 PROFIBUS-DP接口模块
33 6GK7 243-2AX01-0XA0 CP243-2 AS-i接口模块
34 6ES7 253-1AA22-0XA0 EM253 位控模块
35 6ES7 241-1AA22-0XA0 EM241 调制解调器模块
36 6GK7 243-1EX00-0XE0 CP243-1工业以太网模块
37 6GK7 243-1GX00-0XE0 CP243-1IT 工业以太网模块
附件
38 6ES7 291-8GF23-0XA0 MC291,新CPU22x存储器盒,64K
6ES7 291-8GH23-0XA0 256KB
39 6ES7 297-1AA23-0XA0 CC292,CPU22x时钟/日期电池盒
40 6ES7 291-8BA20-0XA0 BC293,CPU22x电池盒
41 6ES7 290-6AA20-0XA0 扩展电缆,I/O扩展,0.8米,CPU22x/EM
42 6ES7 901-3CB30-0XA0 编程/通讯电缆,PC/PPI,带光电隔离,5-开关,5m
43 6ES7 901-3DB30-0XA0 编程/通讯电缆,PC/PPI,带光电隔离,USB接口,5-开关
44 6ES7 292-1AD20-0AA0 CPU22x/EM端子连接器块,7个端子,可拆卸
45 6ES7 292-1AE20-0AA0 CPU22x/EM端子连接器块,12个端子,可拆卸
46 6ES7 292-1AG20-0AA0 CPU22x/EM连接器块,18个端子,可拆卸
47 6AV6 640-0AA00-0AX0 TD400C文本显示器
48 6ES7272-0AA30-0YA1TD200文本显示器

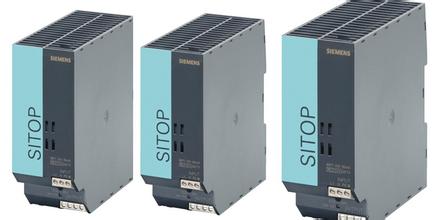

49 6EP1 332-1SH31 专为S7-200 设计电源,24V/3.5A 可并联5个
