D型卧式多级离心泵供输送清水或物理化学性质类似于水的其它液体之用，也可以通过改变泵过流部件材质、密封形式和增加冷却系统用于输送热水、油类、腐蚀性或含磨粒的介质。产品执行JB/T1051-93《多级清水离心泵型式与基本参数》标准。具有效率高、性能范围广、运行安全平稳、噪音低、寿命长、安装维修方便等特点。
D型卧式多级离心泵供输送清水或物理化学性质类似于水的其它液体之用，也可以通过改变泵过流部件材质、密封形式和增加冷却系统用于输送热水、油类、腐蚀性或含磨粒的介质。产品执行JB/T1051-93《多级清水离心泵型式与基本参数》标准。具有效率高、性能范围广、运行安全平稳、噪音低、寿命长、安装维修方便等特点。
产品特点
1、D型卧式多级离心泵，吸入口为水平方向，吐出口为水平垂直向上。泵的进水段、中段、出水段、轴承体等泵壳体部分通过拉紧螺栓联成一体，并根据泵的扬程选择泵的级数。（可根据用户需求变换水泵进出口方向）。
2、该系列泵转子部分主要由轴及安装在轴上的叶轮、轴套、平衡盘等零件组成，其中叶轮的数量根据泵的级而定。轴上零件通过平键和轴螺母紧固使之与轴联成一体。整个转子由两端滚动轴承或滑动轴承支承，轴承按型号不同而定，均不承受轴向力，其轴向力由平衡盘平衡。泵在运行中允许转子在泵壳中轴向润滑，循环水冷却。
3、泵的进水段、中段、出水段之间的的密封面均采用二硫化钼润滑脂密封，转子部分与固定部分之间装有密封环、导叶套等进行密封，当密封环和导叶套的磨损程度己影响泵的工作性能时应予更换。
4、轴的密封形式有机械密封和填料密封两种。D型泵大多采用填料密封，DF、DY型泵一般采用机械。泵采用填料密封时，填料环的位置安放要正确，填料的松紧程度必须适当，以液体能一滴一滴渗出为宜。
5、泵各种密封元件装在密封腔内，腔内要通入一定压力的水，起水封、水冷却或水润滑作用。在轴封处装有可更换的轴套，以保护泵轴。该系列泵通过弹性联轴器由原动机直接驱动。从原动机方向看，泵为顺时针方向旋转。

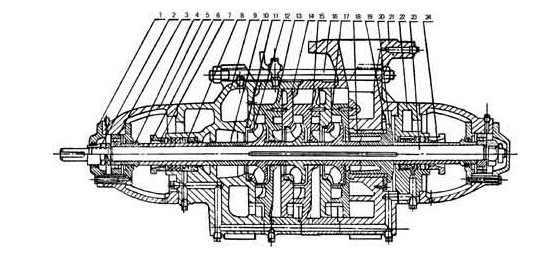

D型卧式多级泵结构：
1、轴承盖、2螺母、3轴承、4挡水套、5轴套架、6轴套甲；
7、填料压盖、8填料环、9进水段、10中间套、11密封环、12叶轮；
13、中段、14导叶挡板、15导翼套、16拉紧螺栓、17出水段导翼、18平衡套；
19平衡盘、20平衡环、21出水段、22尾盖、23轴、24轴套
D型多级式离心泵性能参数：
| 型号 | 级数 | 流量(Q) | 扬程(m) | 转速(r/min) | 功率 | 效率л(%) | ||
| m3/h | l/s | 轴功率 | 电机功率 | |||||
| 50D8 | 2 | 18 | 5 | 19 | 2950 | 1.5 | 2.2 | 62 |
| 3 | 18 | 5 | 28.5 | 2950 | 2.25 | 3 | 62 | |
| 4 | 18 | 5 | 38 | 2950 | 3 | 4 | 62 | |
| 5 | 18 | 5 | 47.5 | 2950 | 3.75 | 5.5 | 62 | |
| 6 | 18 | 5 | 57 | 2950 | 4.5 | 5.5 | 62 | |
| 7 | 18 | 5 | 66.5 | 2950 | 5.25 | 7.5 | 62 | |
| 8 | 18 | 5 | 76 | 2950 | 6 | 7.5 | 62 | |
| 9 | 18 | 5 | 85.5 | 2950 | 6.75 | 7.5 | 62 | |
| 10 | 18 | 5 | 95 | 2950 | 7.5 | 11 | 62 | |
| 11 | 18 | 5 | 104.5 | 2950 | 8.25 | 11 | 62 | |
| 12 | 18 | 5 | 114 | 2950 | 9 | 11 | 62 | |
| 80D12 | 2 | 32.4 | 9 | 22.7 | 2950 | 2.68 | 3 | 75 |
| 3 | 32.4 | 9 | 34.05 | 2950 | 4.02 | 5.5 | 75 | |
| 4 | 32.4 | 9 | 45.4 | 2950 | 5.36 | 7.5 | 75 | |
| 5 | 32.4 | 9 | 56.75 | 2950 | 6.7 | 7.5 | 75 | |
| 6 | 32.4 | 9 | 68.1 | 2950 | 8.04 | 11 | 75 | |
| 7 | 32.4 | 9 | 79.45 | 2950 | 9.38 | 11 | 75 | |
| 8 | 32.4 | 9 | 90.8 | 2950 | 10.72 | 15 | 75 | |
| 9 | 32.4 | 9 | 102.15 | 2950 | 11.06 | 15 | 75 | |
| 10 | 32.4 | 9 | 113.5 | 2950 | 13.4 | 15 | 75 | |
| 11 | 32.4 | 9 | 124.85 | 2950 | 14.74 | 18.5 | 75 | |
| 12 | 32.4 | 9 | 136.2 | 2950 | 16.08 | 18.5 | 75 | |
| 100D16 | 2 | 54 | 15 | 35.2 | 2950 | 7.2 | 11 | 71.5 |
| 3 | 54 | 15 | 52.8 | 2950 | 10.8 | 15 | 71.5 | |
| 4 | 54 | 15 | 70.4 | 2950 | 14.4 | 18.5 | 71.5 | |
| 5 | 54 | 15 | 88 | 2950 | 18 | 22 | 71.5 | |
| 6 | 54 | 15 | 105.6 | 2950 | 21.6 | 30 | 71.5 | |
| 7 | 54 | 15 | 123.2 | 2950 | 25.2 | 30 | 71.5 | |
| 8 | 54 | 15 | 140.8 | 2950 | 28.8 | 37 | 71.5 | |
| 9 | 54 | 15 | 158.4 | 2950 | 32.4 | 37 | 71.5 | |
| 10 | 54 | 15 | 176 | 2950 | 36 | 45 | 71.5 | |
| 11 | 54 | 15 | 198.6 | 2950 | 39.6 | 55 | 71.5 | |
| 12 | 54 | 15 | 211.2 | 2950 | 43.2 | 55 | 71.5 | |
| 125D25 | 2 | 108 | 30 | 40 | 2950 | 15.6 | 18.5 | 76 |
| 3 | 108 | 30 | 60 | 2950 | 23.4 | 30 | 76 | |
| 4 | 108 | 30 | 80 | 2950 | 31.2 | 37 | 76 | |
| 5 | 108 | 30 | 100 | 2950 | 39 | 45 | 76 | |
| 6 | 108 | 30 | 120 | 2950 | 46.8 | 55 | 76 | |
| 7 | 108 | 30 | 140 | 2950 | 54.6 | 75 | 76 | |
| 8 | 108 | 30 | 160 | 2950 | 62.4 | 75 | 76 | |
| 9 | 108 | 30 | 180 | 2950 | 70.3 | 90 | 76 | |
| 10 | 108 | 30 | 200 | 2950 | 78 | 90 | 76 | |
