产品简介

QB1单口自动排气阀主要由阀体、阀门、上盖、阀杆、浮球、排气嘴等组成。用于小口径管道上管子为φ50-200,它作为管道的排气作用,使管道不会出现闭气、气阻,如水泵停电时管内随时会出现负压力,自动吸气可保护管道安全。

详细介绍

QB1单口自动排气阀

概述：

QB1单口自动排气阀 主要由阀体、阀门、上盖、阀杆、浮球、排气嘴等组成。QB1单口自动排气阀用于小口径管道上管子为φ50-200,它作为管道的排气作用,使管道不会出现闭气、气阻,如水泵停电时管内随时会出现负压力,自动吸气可保护管道安全。

作用原理：

当需要排出管道内的气体时，管道内的空气在水的压强作用下进入体腔内，并从排气嘴排出，随之管道内的水充满体腔内，使浮球在水的浮力作用下，向上移动将排气嘴堵塞，达到自行密封，管道在正常行中，水中的空气在压强的作用下，不断排入排气阀的体腔上部，迫使浮球下降，离开原来密封位置，这时空气又从排气嘴排出，随之，浮球又恢复到原来位置自密封，因此，QB1单口自动排气阀在正常工作中阀门始终是开着的，浮球不断重复上述动作，空气不断排出。当需要检修或清扫体腔时，应将阀门关闭。

用途及主要性能规范：

1、排气阀适用于温度不超过100℃的水、热水管道上使管道内的空气全部排出。
2、安装双口排气阀，底下一定要安装一只保护阀门、球阀（Q41F-16），以免检验停水。
3、如需方求方本排气阀法兰大小尺寸如变动，请在合同上注明法兰连接尺寸。

QB1单口自动排气阀主要零配件

1	2	3	4	5	6	7	8
阀体	空心球	密封垫	阀盖	排气咀	垫圈	螺母	双头螺柱

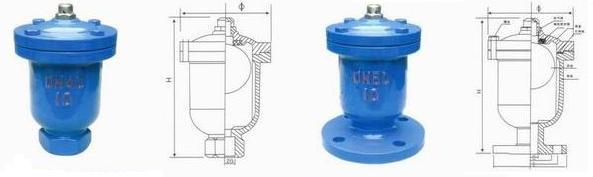

单口自动排气阀主要外形连接尺寸

型号	公称通径Dg	主要及连接尺寸					阀体材料
型号	公称通径Dg	D	D1	D2	H	介质	阀体材料
QB1-10法兰式	15	105	75	55	210	水	铸铁、铸钢
	20	105	75	55	210	水	铸铁、铸钢
	25	115	85	65	210	水	铸铁、铸钢
QB1-10丝口式	1/2"	135			205	水	铸铁、铸钢
	3/4"	135			205	水	铸铁、铸钢
	1"	135			205	水	铸铁、铸钢
	11/4"	150			205	水	铸铁、铸钢
	11/2"	150			205	水	铸铁、铸钢
