直流式衬胶截止阀

产品详情:



直流式衬胶截止阀概述： J45型、具有结构紧凑、启闭灵活、耐腐蚀性能强，行程短（一般为公称通经1/4）等优点。被广泛应用在石油、化工等管路系统中做截断介质用，但塑料衬里的截止阀严禁用做流量调节，以免节流口处产生的高速介质流冲蚀破坏密封面。

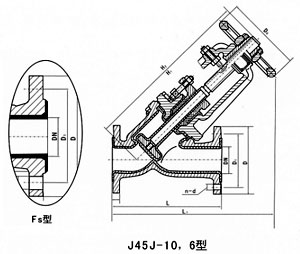

一、衬胶直流式截止阀性能规范 型号 公称压力PN（MPa） 试验压力PS（MPa） 适用介质 工作温度（℃） 壳体试验 密封试验 J45J/F46-6 0.6 0.9 0.66 W.非腐蚀性流体  J.一般腐蚀性流体  FS.强酸碱及各种有机溶剂（溶融碱金属及元素氟除外） ≤80 ≤150 J45J/F46-10 1.0 1.5 1.1 二、衬胶直流式截止阀主要零部件材料表 零件名称 阀体、阀瓣 阀盖 阀杆、阀瓣 手轮廓 材料 HT200衬氟塑料、衬橡胶 HT200衬氟塑料、衬橡胶 35衬氟塑料衬橡胶 HT200 三、衬胶直流式截止阀主要连接尺寸及重量 型号 公称通径DN（mm） 尺寸（mm） 质量（kg） L D D1 D H1 b Do n-d 　 5 160 100 75 60 205 16 120 4-11 4.5 　 32 200 120 90 70 - 16 160 4-13.5 13 　 　 　 130 100 80 250 16 160 4-13.5 14 　 50 230 140 110 90 290 16 160 4-13.5 16.5 　 65 290 160 130 100 310 16 180 4-13.5 　 　 80 310 190 150 125 358 18 200 4-17.5 36 　 　 　 210 170 145 428 18 200 4-17.5 50 　 125 400 240 200 175 510 20 280 8-17.5 68 　 150 480 265 225 200 550 20 280 8-17.5 90 　 200 600 30 280 255 635 22 400 8-17.5 146 　 250 730 375 335 312 　 24 　 12-.17.5
