美标波纹管截止阀产品简介：
引进国外*技术，采用双层波纹管设计，焊于阀杆保持稳定的运行性能，避免由于阀塞振动引起阀杆振动。在高温情况下，阀杆不与介质接触，确保阀杆零泄漏。同时保证足够的强度和韧性，可以开关上万次。手轮采用人体工程学设计，使用寿命更长，操作轻松便捷。
工作原理：
内部采用波纹管结构，不锈钢的波纹管下端焊接在阀杆上，以防止工艺流体浸蚀阀杆。另一端置于阀体和阀盖之间构成静密封。采用双重的密封设计若波纹管失效阀杆填料也会避免泄漏，波纹管焊于阀杆保持稳定的运行性能，避免由于阀塞振动引起阀杆振动。zui适用于蒸汽、易燃、易爆、导热油、高纯度、有毒等介质的管路上。
产品特点：
1、产品结构合理、密封性能可靠、造型美观；
2、密封面堆焊Co基硬质合金、耐磨、耐腐、抗摩擦性能好、使用寿命长；
3、阀杆调质及表面氮化处理，有良好的抗腐和抗摩擦性能；
4、直角式德标波纹管截止阀双重密封，性能更可靠；
5、阀杆升降位置指示，更直观；
6、零件材质，法兰和对焊编号尺寸可根据实际工况或用户要求合理选配，满足各种工程需要。
技术规范：
| 结构形式 construction | BB-BG-OS&Y |
| 驱动方式 operation | 手动hand-operated |
| 气动 pneumatic | |
| 设计标准 design standard | BSS160 |
| 结构长度 face to face dimension | ANSI B16.10 |
| 连接法兰 flanged ends | ANSI B16.5 |
| 试验和检验 test&inspection | API 1598 |
产品性能规范：
| 公称压力（LB） nominal pressure | 壳体试验压力（MPa） shell test | 密封试验压力（MPa） sealing test | 适用温度（℃） suitable temp | 适用介质 suitable madium |
| 150 | 3.0 | 2.2 | -20℃-350℃ | 水、蒸汽、油品等 water,steam,oil,etc. |
| 300 | 7.5 | 5.5 |

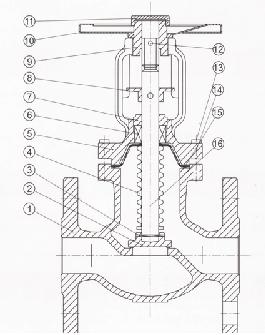

主要零部件材质：
| 序号NO. | 名称part name | 材质material |
| 1 | 阀体body | WCB、CF8、CF3 |
| 2 | 阀瓣disc | 2CR13、SS304、SS316 |
| 3 | 轴销hinge pin | SS304、SS316 |
| 4 | 波纹管组件bellows combination | SS304、SS316L |
| 5 | 阀盖bonnet | WCB、SS304、SS316 |
| 6 | 填料packing | 柔性石墨Flexible graphite、PTFE |
| 7 | 压套gland | 25#、304、316 |
| 8 | 定位片locator | 25#、304、316 |
| 9 | 阀杆螺母stem nut | 铜合金ZQA19-4 |
| 10 | 手轮hand wheel | 碳钢carbon steel |
| 11 | 并帽cap | 25# |
| 12 | 油杯oil cup | 黄铜brass |
| 13 | 六角螺母hexagon nut | ASTMA193 2H、A193-8、A193-8M |
| 14 | 双头螺栓bolt | ASTMA193 B7、A193-B8、A193-B8M |
| 15 | 垫片gasket | 柔性石墨+不锈钢 flexible graphite+stainless steel、PTFE |
| 16 | 阀杆stem | 2Cr13、SS304、SS316 |
