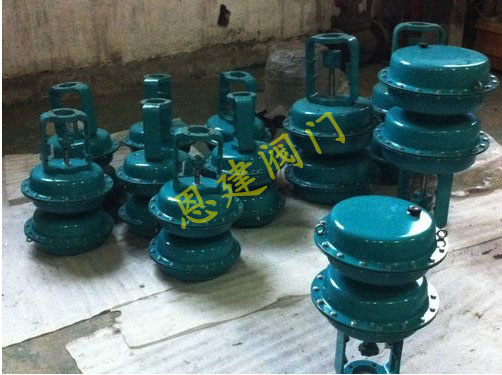

阀门气动执行装置 ZHA/B-23多弹簧薄膜执行机构

点击浏览大图收藏此产品

公司名称：
更新时间：
所在地：
生产地址：
浏览次数：

上海恩建阀门有限公司
2015-11-30 09:30:51
上海市
1055

【简单介绍】

多弹簧气动薄膜执行机构是针对老式的ZMA/B型单弹簧气动薄膜执行机构存在的尺寸大、笨重、深波纹膜片不可靠等问题设计开发的新型气动薄膜执行机构，其膜盖盘、限制件等零件均采用钢板冲压成型。

【详细说明】

上海恩建阀门

产品质量上乘，垂询！！！

联系人：陳

销售：，

QQ：290-146-363

ZHA/B 多弹簧薄膜执行机构

■详细参数

■ 概述

ZHA/B型多弹簧气动薄膜执行机构是针对老式的ZMA/B型单弹簧气动薄膜执行机构存在的尺寸大、笨重、深波纹膜片不可靠等问题设计开发的新型气动薄膜执行机构，其膜盖盘、限制件等零件均采用钢板冲压成型。膜片形状较复杂，采用特殊的压制工艺，使爆破强度达22kg/cm²以上。多弹簧形式改善了弹簧制造的工艺性，有利于不同弹簧范围的组配。可调零功能则提高了线性精度。表面处理采用环氧静电粉未喷涂，具有较高牢度和耐腐蚀性。具有受力均匀、稳定性好、尺寸小，重量轻等优点。
可配带气动、电一气阀门定位器和空气过滤器等附件。还可配装ZPXS、ZDXS型轻小侧装、顶装手操机构。
■ 作用型式

ZHA型：正作用，当信号压力增加时，阀杆部件向下移；
ZHB型：反作用，当信号压力增加时，阀杆部件向上移。

■ 主要技术参数

型号	ZHA/B-11	ZHA/B-22	ZHA/B-23	ZHA/B-34	ZHA/B-45	ZHA/B-56
行程（mm）	10	10、16	16、25	40	40、60	100
有效面积（cm）	200	350	350	560	960	1600
D1（mm）	32	60	60	80	95	100
D2（mm）	/	80	80	105	122	130
n-d	/	2-Φ10	2-Φ10	4 -Φ12	4 -Φ14	4 -Φ18
M	M8	M8	M8	M12×1.25	M16×1.5	M20×1.5
S（ZHA/ZHB）mm	80/70	100/84	100/75	154/114	180/115	260/160
气源接口尺寸	M10×1				M12×1.25	M16×1.5
气源压力	0.14、0.25MPa
环境温度	-30~60oC
弹簧范围	0.02~0.10、0.04~0.10、0.08~0.24MPa

■ 性能指标

项目	带定位器	不带定位器
基本误差％	≤±1	≤±4(输出行程的百分数表示)
回差％	≤1	≤2.5(输出行程的百分数表示)
死差％	≤0.8	≤2.5(输出压力范围的百分数表示)
额定行程偏差％		±2.5
始终点偏差％	±0.1	±2.5
零位迁移量％	±20
薄膜耐压强度MPa	20～24
工作寿命	不少于30万次
