产品简介

球阀介绍是用带有圆形通道的球体作启闭件，球体随阀杆转动实现启闭动作的阀门。球阀的启闭件是一个有孔的球体，绕垂直于通道的轴线旋转，从而达到启闭通道的目的

详细介绍

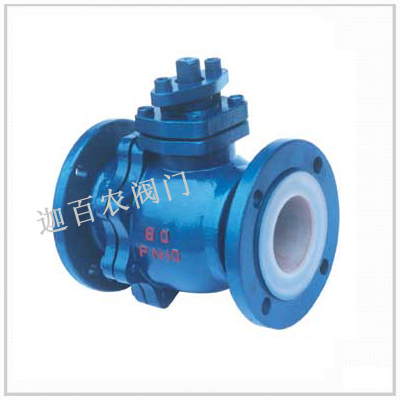

产品全称:Q41F46衬里球阀|上海迦百农阀门制造有限公司

产品引用标准：

　　遵循GB/T12237，APl 608, API 6D标准

产品结构特点：

　　球阀是用带圆形通孔的球体作启闭件,球体随阀杆绕阀体中心线旋转以实现阀门开启和关闭.
　　迦百农球阀系列为Q41型,为对开二片式结构型式.
1、采用特殊的模压工艺，使密封面致密良好，加之V型PTFE填料组合使阀门达到零泄漏。
2、球体与阀杆铸为一体，杜绝了由于压力变化引起阀杆冲出承压件内的可能性，根本保证使用中的安全性。
3、采用全塑料衬里工艺，耐介质的强腐蚀。

主要零件的材料说明：

序号	零件名称	灰铸铁	铸钢	不锈耐酸铸钢		超低碳不锈耐酸铸钢
		Z	C	P	R	PL	RL
1	阀体/阀盖	HT250	WCB	CF8	CF8M	CF3	CF3M
2	球体/阀杆	WCB		CF8	CF8M	CF3	CF3M
3	衬里/阀座	PCTEF(F3)、FEP（F46）、PFA（可溶性F4）、PP、PO
4	填料压盖	WCB		CF8	CF8M	CF3	CF3M
5	填料	PTFE（F4）		PTFE（F4）		PTFE（F4）
6	支架	35		1Cr18Ni9Ti		1Cr18Ni9Ti
7	螺栓	35		1Cr17Ni2		1Cr18Ni2
8	紧固螺母	45		0Cr18Ni9		0Cr18Ni9
9	操作手柄	WCB		WCB		WCB

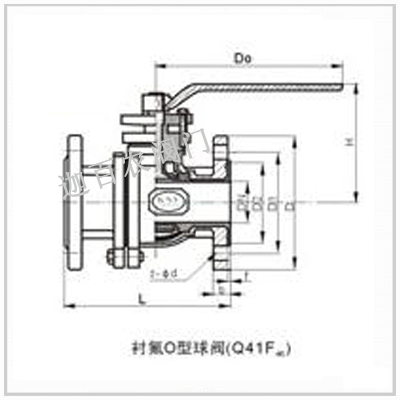

主要外形尺寸：

公称通径		标准值							参考值
DN (mm)	NPS (inch)	L	D	D1	D2	f	b	Z-φd	W	D0	H	WT(Kg)
DN (mm)	NPS (inch)	PN 1.0MPa
15	1/2	130	95	65	45	2	14	4-φ14	120		80	2.5
20	3/4	140	105	75	55	2	16	4-φ14	140		90	3
25	1	150	115	85	65	2	16	4-φ14	160		100	4.5
32	11/4	165	135	100	78	2	18	4-φ18	160		110	5.7
40	11/2	180	145	110	85	3	18	4-φ18	200		120	7
50	2	200	160	125	100	3	20	4-φ18	250		135	9.5
65	21/2	220	180	145	120	3	20	4-φ18	300		145	15
80	3	250	195	160	135	3	22	4-φ18	350		185	19
100	4	280	215	180	155	3	22	8-φ18	400		195	33
125	5	320	245	210	185	3	24	8-φ18	500		210	58
150	6	360	280	240	210	3	24	8-φ23		200	450	93
200	8	457	335	295	265	3	26	8-φ23		240	490	155
250	10	533	390	350	320	3	28	12-φ23		240	550	210
PN 1.6MPa
15	1/2	130	95	65	45	2	14	4-φ14	120		80	2.5
20	3/4	130	105	75	55	2	16	4-φ14	140		90	3
25	1	140	115	85	65	2	16	4-φ14	160		100	4.5
32	11/4	165	135	100	78	2	18	4-φ18	160		110	5.7
40	11/2	165	145	110	85	3	18	4-φ18	200		120	7
50	2	203	160	125	10	3	20	4-φ18	250		135	9.5
65	21/2	222	180	145	120	3	20	4-φ18	300		145	15
80	3	24	195	160	135	3	22	8-φ18	350		185	19
100	4	305	215	180	155	3	24	8-φ18	400		195	33
125	5	356	245	210	185	3	26	8-φ18	500		210	58
150	6	394	280	240	210	3	28	8-φ23		200	450	93
200	8	457	335	295	265	3	30	12-φ23		240	490	155

■安装说明:
1.要留有阀柄旋转的位置。 2.不能用作节流。 3.带传动机构的对夹球阀应直立安装。
■订货须知:
⑴衬里球阀产品型号与名称 ⑵衬里球阀公称通径DN ⑶衬里球阀额定流量系数KV ⑷衬里球阀公称压力和压差 ⑸衬里球阀阀体和阀内组件材料 ⑹衬里球阀流量特性 ⑺衬里球阀适用温度 ⑻衬里球阀电源电压和控制信号 ⑼衬里球阀是否带附件
因篇幅有限，欲知各产品的详细资料请与本公司直接！
