产品简介

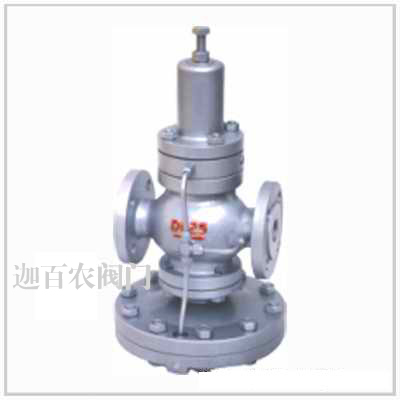

JL-YD43H高灵敏度减压阀

详细介绍

产品全称:先导式超大膜片高灵敏度减压阀|上海迦百农阀门制造有限公司

产品详细:

■产品简介:

本系列减压阀是本公司参考国外*产品而研制开发成功的新型先导式超大膜片减压阀，本产品在普通减压阀的基础上做了很大的改进。膜片采用了新型材料，并大大加工了工作面积，因此阀门上游压力或下游负荷细微的变化都能及时准确的反馈到主阀膜片，来调节主阀的开度，确保下游压力的稳定，本产品的另一个突出的特点为：同一个阀体上可安装和互换多个导阀在稳压的同时，实现温度控制、上游压力的控制、远程的开关控制等。

■主要技术参数和性能指标:

公称压力(Mpa)	2.5
壳体试验压力(Mpa)＊	3.75
密封试验压力(Mpa)	2.5
zui高进口压力(Mpa)	2.5
出口压力范围(Mpa)	0.02-1.6
压力特性偏差(Mpa)△P2P	GB12244-1989
流量特性偏差(Mpa)P2G	GB12244-1989
渗漏量	GB12245-1989
＊：壳体试验不包括膜片、阀盖

■主要零件材料：

零件名称	零件材料
阀体阀盖	WCB
阀座	2Cr13
阀瓣	2Cr13
阀杆	2Cr13
膜片	1Cr18Ni9Ti
调节弹簧	60Si2Mn

■流量系数(Cv):

DN	15	20	25	32	40	50
Cv	2.9	5.3	8.6	11.6	16.5	29.1

■主要外形尺寸：

DN	L	H1	H	D
15	147	235	145	207
20	154	235	145	207
25	160	235	145	207
32	180	250	160	220
40	16	250	160	220
50	230	270	180	220

■安装说明：

①为了操作和维护方便，该先导式超大膜片高灵敏度减压阀一般直立安装在水平管道上，横向安装须特别说明。
②安装时应注意使管路中介质的流向与先导式超大膜片高灵敏度减压阀休上所示箭头的方向*。
③为了防止先导式超大膜片高灵敏度减压阀后压力超压，应在离阀出口不少于4M处安装一个安全阀。

■订货须知:

⑴先导式超大膜片高灵敏度减压阀产品型号与名称 ⑵先导式超大膜片高灵敏度减压阀公称通径DN ⑶先导式超大膜片高灵敏度减压阀额定流量系数KV ⑷先导式超大膜片高灵敏度减压阀公称压力和压差 ⑸先导式超大膜片高灵敏度减压阀阀体和阀内组件材料 ⑹先导式超大膜片高灵敏度减压阀流量特性 ⑺先导式超大膜片高灵敏度减压阀适用温度 ⑻先导式超大膜片高灵敏度减压阀电源电压和控制信号 ⑼先导式超大膜片高灵敏度减压阀是否带附件

因篇幅有限，欲知各产品的详细资料请与本公司直接！
