SSD2505M

：李0755 - 8829 6511  ：成138 2659 3065

采用全新32位电机控制DSP芯片
电压范围：DC24Ｖ-50Ｖ，细分共16档
zui高脉冲响应频率可达500KHZ
力矩衰减小，转速可达3000rpm
内置到位和报警输出，方便监测和控制
智能调节电流，减少振动、噪声和发热，效率提升35%
具有单双脉冲选择功能，出厂默认值为：脉冲+方向控制
优异的高速性能和刚性，*的融合伺服和步进的
优点于一身

概述

       SSD2505M采用新一代32位DSP控制技术与功角控制技术，zui高转速可达3000rmp以上，且高速力矩衰减远低于普通开环驱动器，

可大幅提升步进电机的高速性能和力矩使用率，有效降低电机发热和振动，从而提升机器的加工效率和精度。

       采用基于负载的电流控制技术，可有效降低电机发热，延长电机使用寿命。驱动器内置的到位和报警输出信号，方便上位机进行

监测和控制。位置超差报警功能保证了加工设备的安全运行。

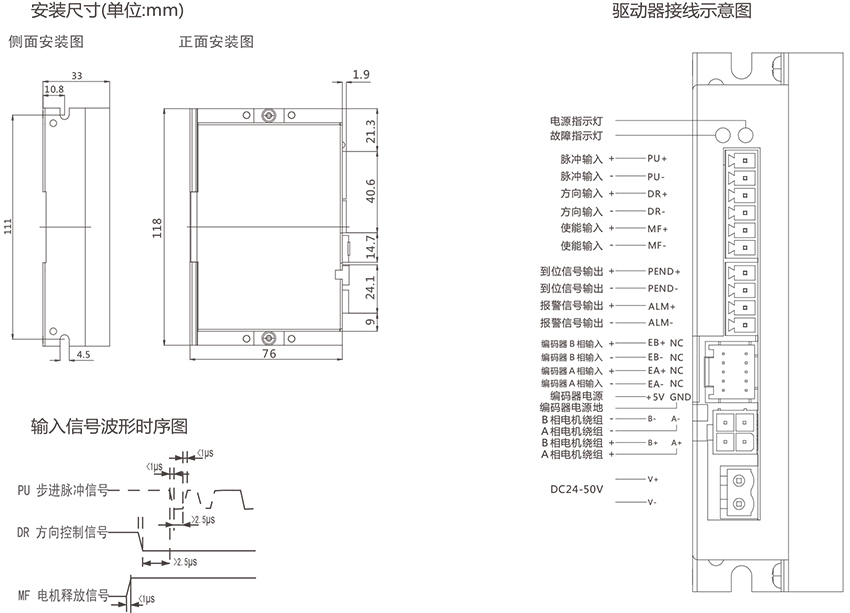

安装尺寸图

细分表

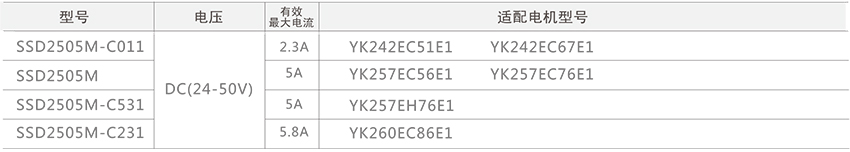

电机选型表

指示灯引脚功能说明

•
