QQ交谈J43w/HJ43w/H型法兰截止阀价格
- 公司名称：
- 更新时间：
- 所 在 地：
- 生产地址：
- 浏览次数：
- 上海凯功阀门有限公司
- 2014-03-27 13:25:06
- 上海市
- 上海
- 368
【简单介绍】
【详细说明】

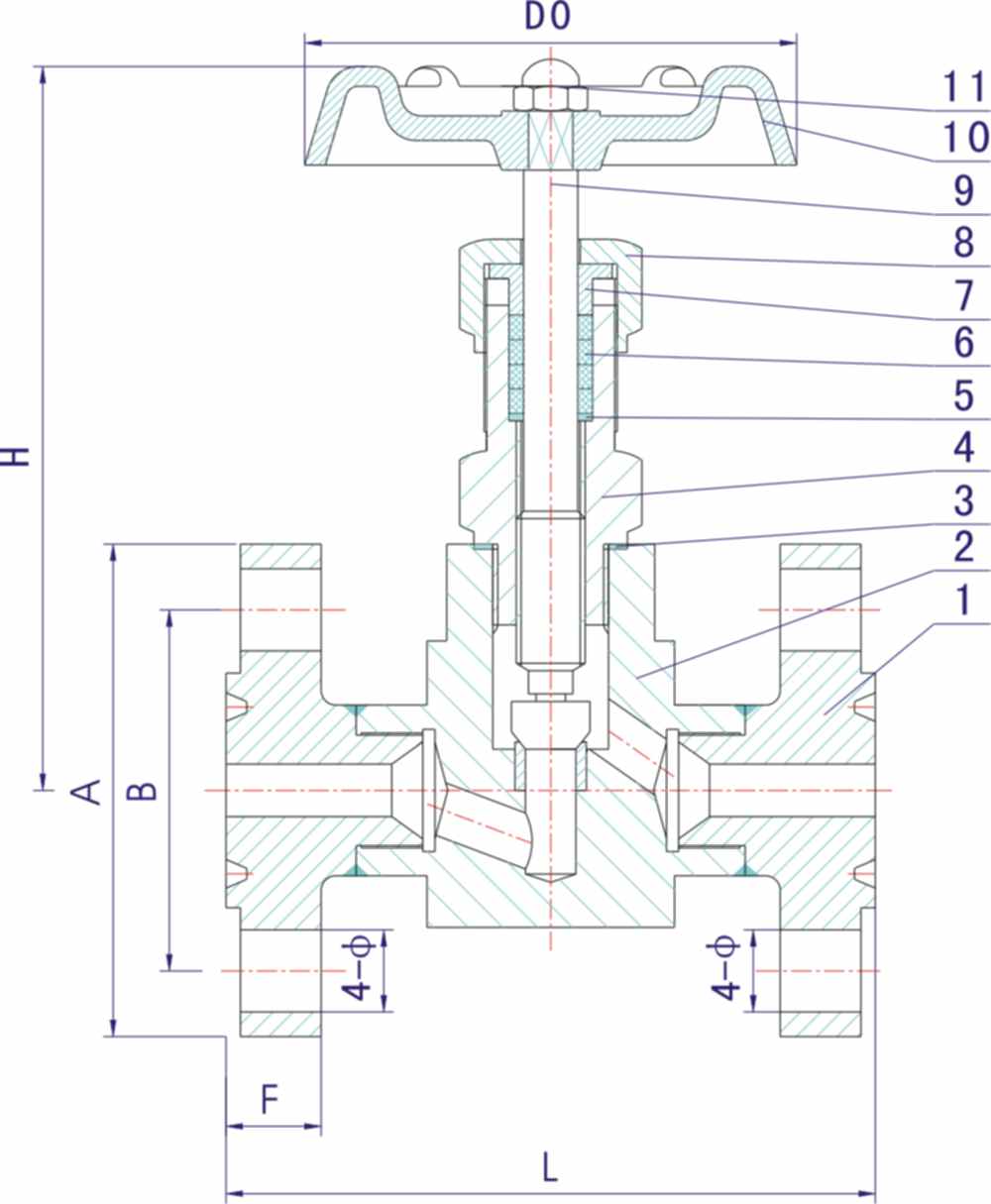

一、J43W法兰截止阀技术图片：
二、J43W法兰截止阀试验标准： (单位Unit：MPa)
试验项目TESTITEM | 压力值PRESSURE VALVE |
公称压力Nominal Pressure | 2.5 |
壳体试验Shell Test | 3.7 |
密封试验Test | 2.75 |
气压试验Air Pressure Test | 0.9 |
适用温度Suitable Temperatue | ≤180℃ |
适用介质Suitable Medium | 水、蒸汽、油品等Water,Steam,Oilgoods |
三、J43W法兰截止阀型号与零部件材质：
序号 NO. | 零件名称 Part name | 材质 Material |
1 | 法兰 Flang | 20# A105 SS304 SS304L SS316 SS316L |
2 | 阀体 Body | 20# A105 SS304 SS304L SS316 SS316L |
3 | 阀盖垫片 Bonnet Gasket | 紫铜(Red copper) PTFE |
4 | 阀盖Bonnet | 20# A105 SS304 SS304L SS316 SS316L |
5 | 填料垫 Packing Seat | PTFE 柔性石墨(Expanded Graphite) 金属盘根(Ma and Graphite) |
6 | 填料 Packing | PTFE 柔性石墨(Expanded Graphite) |
7 | 填料压盖 Packing Gland | 20# A105 SS304 SS304L SS316 SS316L |
8 | 锁紧螺母 Lock Nut | 20# A105 SS304 SS304L SS316 SS316L |
9 | 阀杆 Stem | 20# A105 SS304 SS304L SS316 SS316L |
10 | 手轮 Handle | 20# A105 SS304 SS304L SS316 SS316L |
11 | 带帽螺母 Hooded Nut | 20# A105 SS304 SS304L SS316 SS316L |
四、J43W法兰截止阀外型与连接尺寸：
ITEM NO. | 公称通径 DN Nominal bore | A | B | C | F | N-ø | L | H | D0 |
J43W/H | DN10 | 90 | 60 | 41 | 14 | 4-ø14 | 130 | 90 | 60 |
J43W/H | DN15 | 95 | 65 | 46 | 14 | 4-ø14 | 132 | 90 | 60 |
J43W/H | DN20 | 105 | 75 | 56 | 16 | 4-ø14 | 150 | 105 | 80 |
J43W/H | DN25 | 115 | 85 | 65 | 16 | 4-ø14 | 150 | 120 | 100 |
五、J43W法兰截止阀订货说明：
1、①产品名称与型号②公称直径③产品压力④产品材质⑤使用介质⑥产品温度⑦是否带附件以便我们的为您正确选型。
2、如有特殊要求时请在订购产品时注明。
3、若已经由设计单位选定的型号，请按型号直接向我司销售部订购。
4、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图。上海凯功阀门有限公司 ： 欢迎访问我公司我们一定竭尽全力为您服务http://www.shkgfmv.com
