Q6S41F气动带手轮球阀

一、Q6S41F气动带手轮球阀简介：
    Q6S41F气动带手轮球阀采用新型AT/GT系列气动执行器，其结构获得国家实用新型，有双作用和单作用式（弹簧复位），采用齿轮齿条式结构传动，性能更安全可靠；大口径阀门采用AW系列气动执行器，拨叉式结构传动，结构合理，输出扭矩大。
    是法兰球阀配上气动执行器及蜗轮手动装置组成的，增加蜗轮手动装置防止阀门气缸无气源状态手动可操作阀门的开关，使其气动阀门更安全可靠。气动执行器的执行速度相对较快，并且不需要工人亲力亲为，在很大程度上节约了人力资源以及时间。
二、工作原理：
    是由GT型、AT型气动活塞式气缸和呈90°旋转的球阀及蜗轮手动装置直接组合而成。当球旋转90度时，在进、出口处应全部呈现球面，从而截断流动，反之既呈现通孔，使介质通过。气动执行器能快速旋转90度就能使球阀瞬间关闭严密，当气动执行器发生故障时，也可用手动蜗轮装置进行阀门的关闭和开启，减少了发生故障的机率。
三、产品特点：
1、蜗轮手动装置，增加气动阀门的安全性。
2、安装简便，能以任意方向安装于管道中的任意部位。
3、阀体内通道平整光滑，可以输送粘性流体、浆液以及固体颗粒。
4、由于聚四氟乙烯等材料具有良好的自润滑性，与球体的摩擦损小，故球阀的使用寿命长。
5、操作力矩小，流通能力大、压力损失小、使用寿命长、表面镀铬、外形美观、结构简单，维修更换方便。

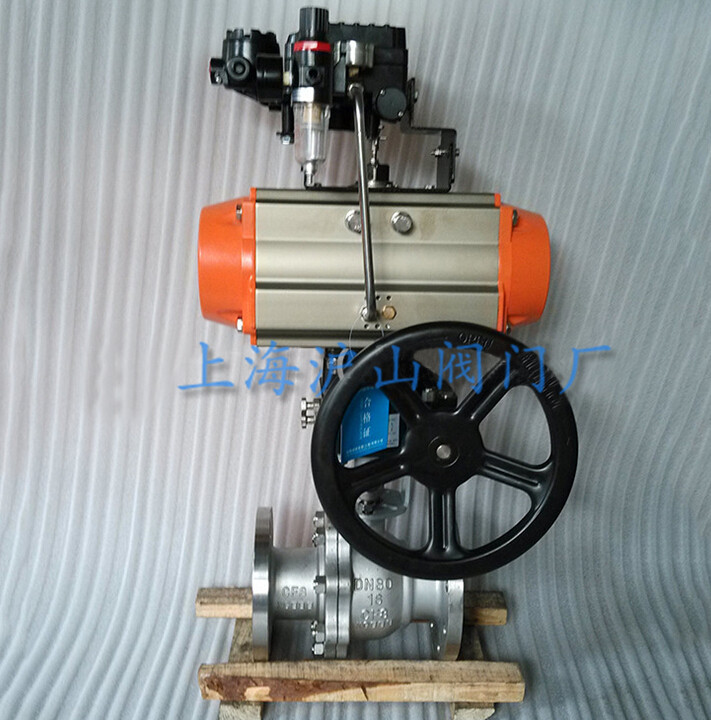

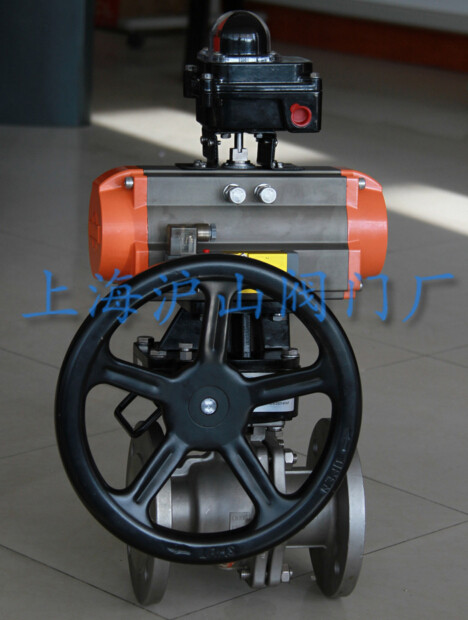

四、产品实拍：

1	左阀体	WCB、CF8、CF8M、CF3M
2	右阀体	WCB、CF8、CF8M、CF3M
3	阀座	PEFE、PPL、304、316
4	球体	2Cr13、304、316
5	阀杆	2Cr13、304、316
6	密封填料	PTFE/柔性石墨
7	填料压盖	WCB、CF8、CF8M、CF3M
