CCD电动超高真空插板阀

电动超高真空插板阀的原理：
以压缩空气为动力，气缸活塞杆推动钢球架运动，撑开阀板关闭，靠弹簧力收拢阀板打开后，再退出的真空阀门。

电动超高真空插板阀是在1.3×10^-7～10⁵Pa的真空系统中用来开启或隔断气流的阀门。

电动超高真空插板阀主要性能：
漏率：1.3×10^-10Pa.M³/S；
使用压力范围： 1.3×10^-7Pa～10⁵Pa；
介质：空气；
工作温度： -30℃～+150℃；
安装位置：任意；
开关信号：电信号、机械信号；
启闭时间：≤3秒；
阀板启闭两侧压力差：1000Pa～2000Pa。
气源压力：0.4～0.6kg/cm²
CCD型电动超高真空插板阀是通过电动装置驱动阀杆带动阀板作上下运动，达到阀门的开启或关闭。阀门用于接通或切断真空管路中的气流。适用介质为纯净空气和非腐蚀性气体。

电动超高真空插板阀的特点：
● 结构紧凑、体积小、薄、轻；
● 通导能力大；
● 能通过气体、液体、固体、下料和取样等；
● 阀体成型采用新工艺，强度高，变形小；
配用直线气缸，装有磁性开关，有指示灯显示开关位置；
● 钢球架小车装有调节螺杆，速度快慢不会憋死；

电动超高真空插板阀主要零件材料：
阀体、阀板、阀杆:　304；密封件：氟橡胶、聚四氟乙烯

CCD
Electric Ultra-high Vacuum Gate Valve

CCD electric ultra-high vacuum gate valve uses electric device to drive the stem, moving valve disc up and down to make the valve opened or closed. It is used to put through or cut off the airflow in vacuum pipeline. Applicable medium can be pure air and noncorrosive gases.
With signal feedback device

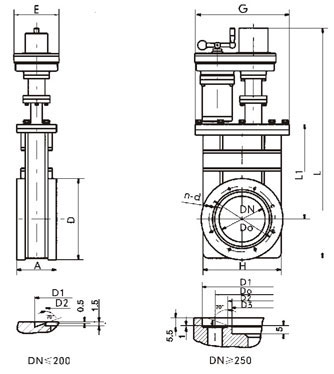

电动超高真空插板阀法兰连接尺寸 （标准：GB6070）
