【简单介绍】

一、QB1单口排气阀概述：
1、本阀为圆桶式阀体，其内部结构主要有不锈钢浮球。本阀分为丝扣式和法兰式两种排气阀。
2、 QB1型适用与工作温度≤80℃的管路上，作为排除管路内气体的设备。

【详细说明】

一、QB1单口排气阀概述：

1、本阀为圆桶式阀体，其内部结构主要有不锈钢浮球。本阀分为丝扣式和法兰式两种排气阀。

2、 QB1型适用与工作温度≤80℃的管路上，作为排除管路内气体的设备。
二、QB1单口排气阀工作原理：
单口排气阀用于管道上的zui高点或闭气地方，来排除管内气体来疏通管道使管道在工作中正常运转。阀体为圆桶状式阀体，其内部结构主要有不锈钢浮球。本阀分为螺纹和法兰式两种排气阀。QB1单口排气阀适用与工作温度≤80℃的管路上，作为排除管路内气体的设备。管内开始注水时，浮球会慢慢向上浮起，此时本阀已进行排气。当达到一定压力的进修，浮球紧顶住橡胶圈，说明空气已全部从排气嘴排出。
三、技术参数：

公称通径DN（mm）	20（3/4"）~50（2"）
公称压力PN（Mpa）	1.0~1.6
使用温度（℃）	0~85
适用介质	清水

四、零件材料：

阀体	铸铁
阀盖	铸铁
浮球	不锈钢
塞头	橡胶
排气阀	黄铜
螺丝、螺帽	元钢

五、剖面图及外形尺寸：

六、产品实拍：

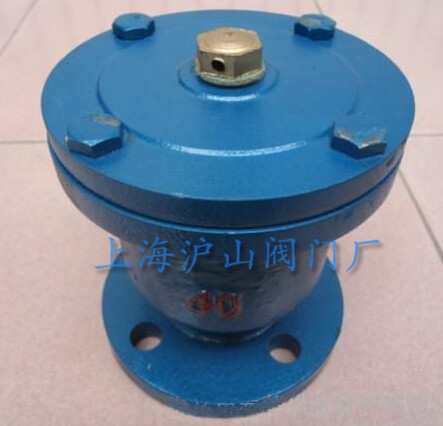

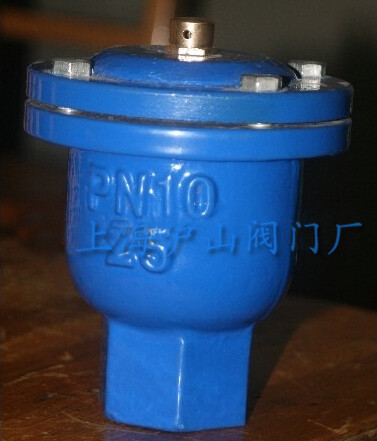

（法兰式）（丝扣式）
七、主要尺寸：

螺纹	规格	ZG	Φ	H	法兰	规格	D	D1	Φ	H
	20	3/4"	135	205		20	105	75	135	210
	25	1"	135	205		25	115	85	135	210
	40	1 1/2"	150	205		40	145	115	150	210
	50	2"	150	205		50	160	125	150	210

八、安装案例：

沪山阀门制造（上海）有限公司，原上海沪山阀门厂创建于1985年，是一家有几十多年历史的大型阀门专业生产阀门企业，阀门制造行业的骄子，流体控制中的*。专业生产制造各种高中低压阀门，气动球阀，气动蝶阀，气动闸阀，气动调节阀，电动蝶阀，电动闸阀，质量保证，价格合理，专业服务。

沪山阀门从铸造、锻造加工到组装，都是在严格的质量管理下进行系列化生产。另外，沪山的产品在出厂时，均根据本公司制定的“质量保证条例”进行严格检查，因此得到了世界各地用户的好评，被誉为“良心阀门”。
